BunnyBox Plus
Instrukcja BunnyBox Plus

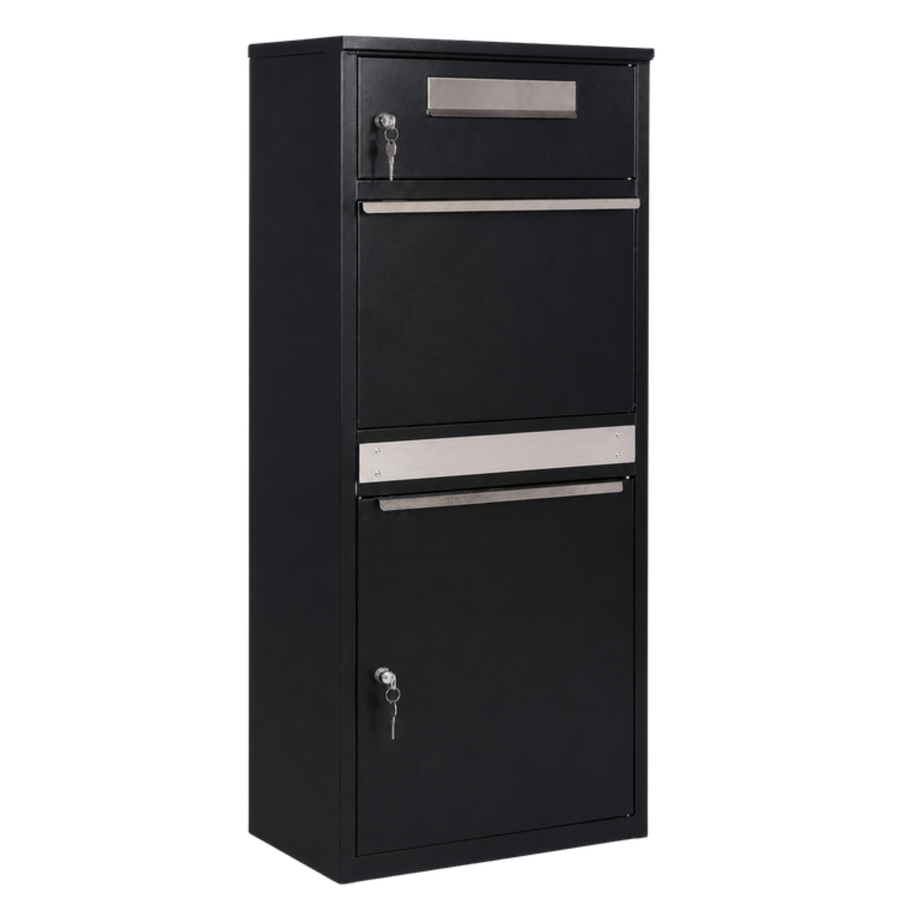

BunnyBox Plus jest dostarczana w zestawie do samodzielnego montażu. W 30 do 60 minut kolumna będzie złożona, nie licząc kotwienia. Najpierw obejrzyj film o montażu, połóż obok PDF, a potem przejdź przez piętnaście kroków.
Zacznij od filmu
Film w kilka minut pokazuje to, co instrukcja opisuje w piętnastu krokach. Zwłaszcza przy przegrodzie, trojgu drzwiczkach i zespole klapki oglądanie jest szybsze niż czytanie.
Krok po kroku
Ta sama numeracja co w PDF, więc możesz korzystać z obu jednocześnie. Zanim zaczniesz, przeczytaj raz wszystkie kroki.
-
01
Panel tylny i lewy panel boczny
Połóż panel tylny (3) płasko, krawędzią z otworami na wkręty do siebie: to jest dół. Ustaw lewy panel boczny (1) pionowo przy lewej krawędzi. Uwaga: prowadnice po wewnętrznej stronie są skierowane w górę i do środka. Przykręć go 3 wkrętami A.
Pracuj na kocu, wtedy powłoka się nie porysuje. Używasz wkrętarki akumulatorowej? Ustaw ją na niski bieg, zbyt mocne dokręcanie niszczy otwory na wkręty.
-
02
Prawy panel boczny
Zrób to samo po prawej stronie z panelem bocznym (2) i 3 wkrętami A. Tutaj również prowadnice po wewnętrznej stronie są skierowane w górę i do środka.
Otwory się nie pokrywają? W takim razie panel jest odwrócony.
-
03
Wsuń ramę przednią
Zostaw skrzynkę leżącą na plecach. Wsuń ramę przednią (4) od dołu między panele boczne, aż oprze się u góry o krawędź.
Trzymaj panele mocno razem: nie może zostać żadna szczelina.
-
04
Załóż płytę dolną
Umieść płytę dolną (6) na dole, w zatrzaskach paneli bocznych. Postaw skrzynkę pionowo i przykręć dno od środka 4 wkrętami A w narożnikach.
-
05
Załóż panel górny
Połóż panel górny (5) grubą, podwójnie zagiętą krawędzią z przodu. Dociśnij go płasko i przykręć od środka do paneli bocznych 4 wkrętami A.
-
06
Załóż przegrodę
Wsuń przegrodę (9) od przodu do górnej komory, na krawędź nad otworem na paczki, i dociśnij ją. Z tyłu przykręć ją 1 wkrętem A do panelu tylnego.
-
07
Klapka na listy w drzwiczkach na listy
Włóż bolce klapki na listy (7) w otwory po wewnętrznej stronie drzwiczek na listy (8), za szczeliną na listy.
Klapka musi swobodnie odchylać się do środka.
-
08
Zamontuj zamki
Zamontuj po jednym zamku w drzwiczkach na listy (8) i w drzwiczkach do wyjmowania paczek (11). Włóż zamek od zewnątrz w otwór. Od wewnątrz dokręć dużą nakrętkę. Nałóż zaczep ryglowy na kwadratową końcówkę, zagiętym końcem w stronę przeciwną do drzwiczek, i dokręć małą nakrętkę.
Przekręć kluczyk na zamknięte: zaczep musi zaczepić się za ramą.
-
09
Zawieś drzwiczki na listy
Nałóż plastikową podkładkę E na sworzeń drzwiczek F i włóż sworzeń w otwór w krawędzi ramy pod komorą na listy. Nałóż drzwiczki na listy (8) otworem w dolnej części na sworzeń. Wciśnij sprężynowy bolec u góry drzwiczek, dosuń drzwiczki równo do ramy i pozwól, aby bolec wsunął się w otwór ramy.
Drzwiczki są już zamontowane? Przejdź więc do kroku 11.
-
10
Zawieś drzwiczki do wyjmowania paczek
Zrób to samo z drzwiczkami do wyjmowania paczek (11): nałóż drugą podkładkę E na drugi sworzeń F, włóż sworzeń w otwór w dolnej krawędzi ramy i nałóż na niego drzwiczki. Wciśnij sprężynowy bolec i pozwól mu wsunąć się w otwór u góry.
-
11
Odegnij skrzydełka klapki
Odegnij oba skrzydła skrzydełek klapki (13), aż będą ustawione pod kątem prostym (90°), jak na rysunku. Odegnij oba tak samo.
-
12
Skrzydełka klapki na drzwiczkach wrzutowych
Połóż drzwiczki wrzutowe (10) przodem na kocu. Nałóż na nie skrzydełka klapki (13), jak na rysunku. Przełóż języczki (10) przez szczeliny (13) i zegnij je na płasko, aby wszystko mocno trzymało.
-
13
Panel wewnętrzny i cięgła
Połącz panel wewnętrzny (12) ze skrzydłami (13) za pomocą 2 cięgieł (14). Przy otworach w skrzydłach: śruba B z nakrętką D, łeb śruby po wewnętrznej stronie. Przy panelu wewnętrznym: śruba C z nakrętką D, łeb śruby po zewnętrznej stronie.
Nie dokręcaj za mocno: cięgła muszą się obracać.
-
14
Załóż zespół klapki
Umieść zespół klapki w środkowej komorze. Najpierw włóż bolce a i b panelu wewnętrznego (12) z tyłu w otwory uchwytów, a potem bolce c i d drzwiczek wrzutowych (10) w otwory z boku.
-
15
Zakotwienie w podłożu
Ustaw skrzynkę na równym, stabilnym podłożu (beton lub płytki na betonie) i sprawdź poziomicą. Wywierć otwory przez 4 otwory w dnie: Ø 12 mm, około 100 mm głębokości, i odkurz pył po wierceniu. Włóż 4 kotwy rozporowe G i wbij je młotkiem, aż podkładka oprze się o dno. Mocno dokręć nakrętki kluczem płaskim 13 mm.
Zawsze kotw skrzynkę: niezamocowana może się przewrócić albo zostać zabrana. Podczas wiercenia uważaj na rury i przewody.
Przygotowanie, części i konserwacja
Zanim zaczniesz
- We 2 osoby jest łatwiej
- Zarezerwuj 30 do 60 minut, nie licząc kotwienia
- Pracuj na kocu, aby niczego nie porysować
- Najpierw przeczytaj wszystkie kroki
- Najpierw wybierz miejsce: równe, stabilne podłoże (beton lub płytki na betonie), dobrze widoczne dla kuriera i z miejscem na otwarcie klapki i drzwiczek
- Składaj skrzynkę blisko tego miejsca
- Połóż karton płasko na kocu logo do góry, otwórz go i zdejmij wieko
- Połóż wszystko na kocu, sprawdź z listą części i zachowaj opakowanie do końca montażu
- Czegoś brakuje lub coś jest uszkodzone? Przerwij i skontaktuj się z nami
Narzędzia
- Montaż: wkrętak krzyżakowy (PH2) lub wkrętarka akumulatorowa
- Montaż: nożyczki i koc
- Kotwienie: wiertarka udarowa z wiertłem do betonu Ø 12 mm
- Kotwienie: młotek, klucz płaski 13 mm, ołówek i poziomica
- Używasz wkrętarki akumulatorowej? Ustaw ją na niski bieg, zbyt mocne dokręcanie niszczy otwory na wkręty
W pudełku
- 1x lewy panel boczny (1)
- 1x prawy panel boczny (2)
- 1x panel tylny (3)
- 1x rama przednia (4)
- 1x panel górny (5)
- 1x płyta dolna (6)
- 1x klapka na listy (7)
- 1x drzwiczki na listy (8)
- 1x przegroda (9)
- 1x drzwiczki wrzutowe (10)
- 1x drzwiczki do wyjmowania paczek (11)
- 1x panel wewnętrzny (12)
- 1x skrzydełka klapki (13)
- 2x cięgło (14)
Elementy mocujące
- A: 15x wkręt samogwintujący
- B: 2x śruba M5 x 20
- C: 2x śruba M5 x 10
- D: 4x nakrętka M5
- E: 2x plastikowa podkładka
- F: 2x sworzeń drzwiczek
- G: 4x kotwa rozporowa
- 2x zamek: wkładka, duża nakrętka, zaczep ryglowy, mała nakrętka i 2 kluczyki
- Wszystkie wkręty, śruby i podkładki są wykorzystywane: nic nie zostaje
Konserwacja
- Czyść skrzynkę wodą z łagodnym mydłem, bez środków ściernych
- Raz w roku spryskaj zawiasy i zamek sprayem silikonowym
- Przechowuj zapasowy kluczyk w bezpiecznym miejscu
Utknąłeś?
Czym różni się od pozostałych modeli?
Plus to jedyny model z oddzielnymi komorami. Listy trafiają przez klapkę na listy do górnej komory, a paczki przez drzwiczki wrzutowe do środkowej komory. Wyjmujesz je przez drzwiczki do wyjmowania paczek. Tę różnicę robi przegroda z kroku 6.
Rama przednia nie chce wejść
Zostaw skrzynkę leżącą na plecach i wsuń ramę przednią (4) od dołu między panele boczne, aż oprze się u góry o krawędź. Trzymaj panele boczne mocno przy panelu tylnym: jeśli się rozchodzą, rama się blokuje. Zobacz krok 3.
Jedne z drzwiczek nie zamykają się równo
Sprawdź, czy przegroda (9) jest dobrze dociśnięta i czy rama przednia jest wsunięta do końca. Sprawdź też, czy sprężynowy bolec siedzi w otworze u góry ramy (kroki 9 i 10). Następnie poluzuj wkręty ramy o ćwierć obrotu, wyrównaj drzwiczki i ponownie dokręć.
Jak przymocować kolumnę do podłoża?
W elementach mocujących znajdują się 4 kotwy rozporowe (G). Za ich pomocą zakotwisz skrzynkę w betonowej posadzce lub w płytkach na betonie: wywierć 4 otwory Ø 12 mm o głębokości około 100 mm, zobacz krok 15. Na miękkim podłożu użyj kotwy gruntowej lub płyty betonowej pod dnem.
Zostały mi wkręty
Tak nie powinno być: w modelu Plus wykorzystuje się wszystkie wkręty, śruby i podkładki. Jeśli coś ci zostało, przejdź jeszcze raz przez kroki i sprawdź, czy każdy panel jest przymocowany we wszystkich punktach. Jeśli natomiast czegoś brakuje, skontaktuj się z nami.
Czy dam radę zrobić to sam?
Da się, ale we 2 osoby jest łatwiej. Zwłaszcza przy stawianiu skrzynki pionowo i zakładaniu zespołu klapki druga para rąk bardzo się przydaje.
Nie możesz sobie poradzić albo brakuje jakiejś części? Przerwij wtedy montaż i zadzwoń pod +31 85 050 9060 lub napisz na contact@bunnyboxshop.com. Miej pod ręką numer zamówienia i dołącz zdjęcie kroku, przy którym utknąłeś, a od razu pomożemy. Zgłoszenie możesz też wysłać przez formularz serwisowy.
